Коллектор магистральный
ВС-магистральные коллекторы 1 дюйм серии 508ab применяется для распределения теплоносителя между группами потребителей и/или большими потребителями. Раздача теплоносителя осуществляется по высокой температуре (как правило трубами диаметром до 20мм) и низкой температуре (трубами 25-32 мм).
Потребителем может быть любой «индивидуальный» отопительный прибор, работающий на жидком теплоносителе, в том числе распределительный / интегрированный / индустриальный коллектор, или группа коллекторов или радиаторов.
Коллекторы поставляются от двух до семи выходов. Но пропускная способность ограничена диаметром балок коллектора, следовательно, зависит от суммарной потребности в прокачиваемого теплоносителя, подключенных к данному магистральному коллектору.

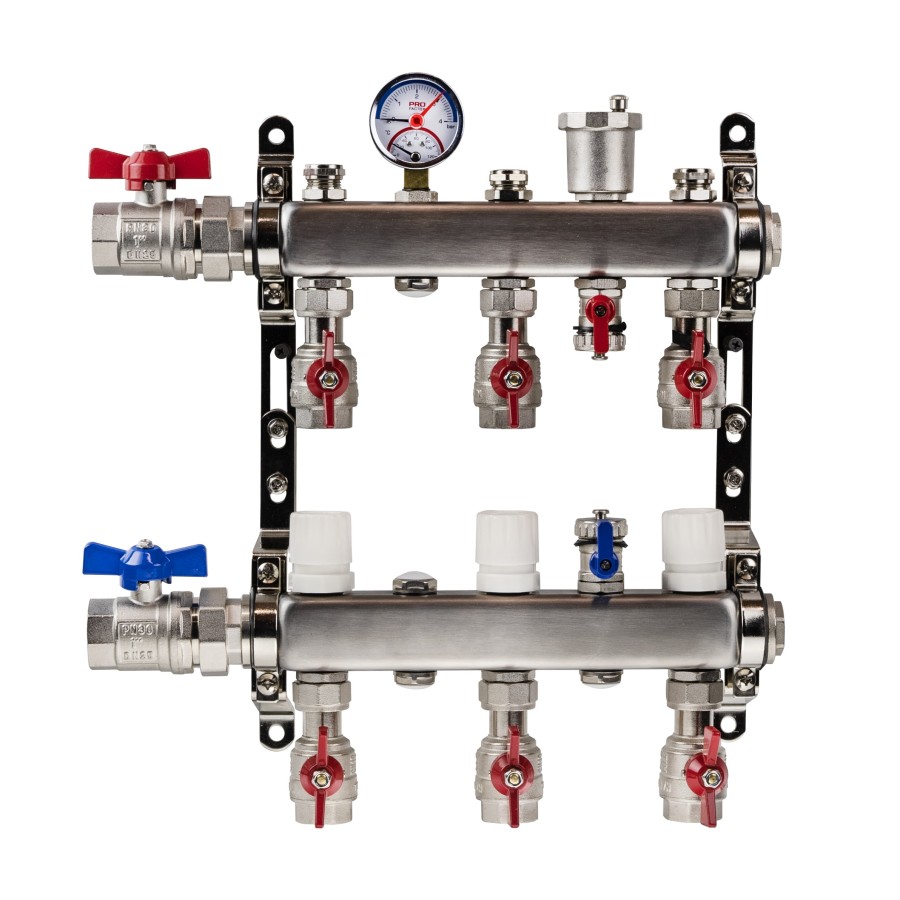

Коллектор состоит из двух балок – подающей линии и обратной (возвратной) линии, соединенных двумя консолями крепления, на балках установлены термоманометр, автоматический воздухоотводчик, отсечные шаровые клапаны и настроечные клапаны для каждого потребителя.
Модификации изделия:
508ab или 508ab-ТК,
где ab («номер коллектора») - количество выходов (контуров)
ТК- термостатический клапан (дополнительная опция), устанавливаемый непосредственно для потребителя на возвратном коллекторе, служит для дистанционного управления потребителем (термостатическая головка, электропривод).
В базовой комплектации коллектор магистральный поставляется с настроечными клапанами под шестигранник. Если в документах отсутствует индикатор -ТК-, то подразумевается, что изделие поставляется в базовой комплектации, т.е. без термостатических клапанов.
С настроечными клапанами обеспечивается значительно бОльший расход теплоносителя (до 26 л/мин), чем с термостатическими клапанами (имеют меньший Kvs). Чем бОльше поток, тем больше мощность можно передать потребителю.
С клапанами под шестигранник нет визуального отображения индикации расхода, что для непрофессионала представляет определенные трудности регулировки, а также требует предварительного расчета настройки (балансировки) системы (контуров теплого пола).
Балки подающей и обратной линий изготовлены из нержавеющей стали трубы квадратного профиля. Диаметр входной резьбы 1”ВР.
На подающей балке установлены настроечные клапаны под шестигранник (без индикации потока). С помощью настроечных клапанов производится распределение (балансировка) теплоносителя между потребителями, подключенными к одному коллектору.
