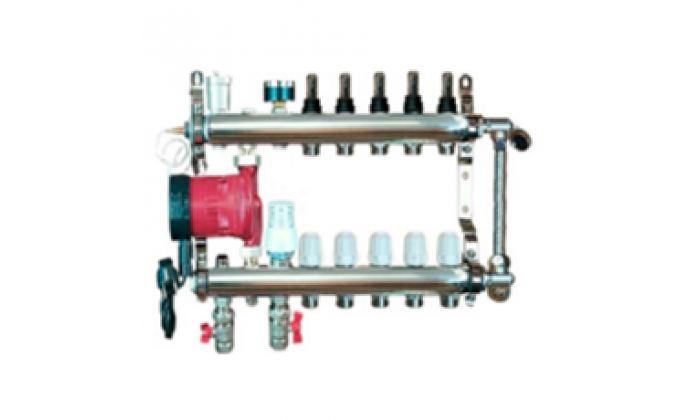

Коллектор интегрированный 5 выходов AUTO с адаптивным насосом.
- SKU: 50205-AUTO-20
- Наличие: В наличии
- On request
ИНТЕГРИРОВАНЫЙ КОЛЛЕКТОР – это, по своей сути, распределительный коллектор со встроенным в него насосно-смесительным узлом и органами контроля и управления теплоносителем. Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
ИНТЕГИРОВАННЫЙ КОЛЛЕКТОР как новое техническое решение был запатентован в 2006 году. С тех пор изделие прошло не одну модернизацию. Изделие содержит в своем составе циркуляционный насос, обеспечивающий прокачку требуемого объема теплоносителя. Может поставляться в комплекте с различными марками циркуляционных насосов в зависимости от модификации. В ЕС разрешено применение, и поэтому устанавливаются только энергоэффективные насосы.
Модель AUTO
арт.562хх или 562хх-6-AUTO – с установленным энергоэффективным адаптивным циркуляционным насосом 20/60 130 с частотным (программным) регулированием потока и/или напора (стандартная комплектация от 2 до 10 контуров теплого пола или потребителей)
ХХ – цифра от 2 до 10 соответствующая количеству контуров присоединения на коллекторе
6 – напор циркуляционного насоса (м)
Модификации изделия:
502хх-6-ЕСО-РМ или 562хх-AUTO-НК
РМ- с расходомером (индикатором) потока контуров 0-5 л/мин (визуально открытая настройка)
НК- настроечный клапан контуров под шестигранник (скрытая регулировка/настройка)
С настроечными клапанами (НК) обеспечивается значительно больший расход теплоносителя (до 26 л/мин), чем с расходомерами (максимум 5 л/мин). Чем больше поток, тем больше мощность можно передать потребителю.
С клапанами под шестигранник нет визуального отображения индикации расхода, что для непрофессионала представляет определенные трудности, а также требует предварительного расчета настройки (балансировки) системы (контуров теплого пола).
Вместе в тем, пропускная способность регулировочных (настроечных) клапанов под шестигранник в 4-5 раз больше, чем расходомеров с индикаторами потока, что обеспечивает значительно большую тепловую эффективность отопительного прибора (контура). Поэтому, профессионалы в области отопления, как правило, используют коллекторы с закрытой регулировкой с настроечными клапанами под шестигранник.
В базовой комплектации коллектор интегрированный поставляется с расходомерами (индикаторами потока). Если в документах отсутствует индикатор -РМ-, то подразумевается, что изделие поставляется в базовой комплектации, т.е. с расходомерами.
Сегодня на российском рынок поставляется обновленная специально адаптированная модель КОЛЛЕКТОР ИНТЕГРИРОВАННЫЙ, в которой реализован почти 20-летний практический опыт эксплуатации таких изделий;
1 В отличие от скандинавских аналогов используются гребенки (напорный и возвратный коллекторы) из нержавеющей стали значительно большей пропускной способности. Это, во-первых, позволяет передать значительно больше мощности, что очень важно для российского рынка, в котором строят с тепловыми потерями до 100 Вт/кв.м, в отличие, например, от Швеции, где строительные нормы сегодня приближаются к 10-15 Вт/кв.м. Второе, это позволяет подключать значительно большее количество потребителей (до 16 контуров теплого пола) или потребителей со значительно большей отопительной нагрузкой.
2 Коллекторы могут поставлять как с индикаторами потока (расходомерами), так и с настроечными клапанами под шестигранник, которые предпочитает большинство профессионалов, т.к. такие клапаны имеет пропускную способность в несколько раз больше.
3 В конструкции максимально использованы стандартные клапаны и технические решения, которые значительно упрощают обслуживание и ремонт коллектора. В отличие от скандинавского варианта, в котором используются дорогостоящие уникальные клапаны, в российском варианте достаточно перекрыть шаровые клапаны на линии подачи/возврата теплоносителя к источнику, сбросить локально давление с коллектора и за 5 минут заменить ЛЮБУЮ ДЕТАЛЬ.
4 Интегрированный коллектор на российском рынке поставляется как со стандартными насосами UPS, так и с современными энергоэффективными адаптивными насосами с частотным регулированием.
5 Для российской модели перед циркуляционным насосом установлен специальный сервисный клапан, позволяющий перекрыть циркуляционный насос при заполнении теплоносителем потребителей, а также при их сервисном обслуживании и промывке.
6 Термостатический и настроечный клапаны подключения к источнику тепла имеют большой Kvs (пропускную способность), таким образом, один интегрированный коллектор может обслужить площадь до 300 кв.м. Кроме того, клапаны универсальные, т.е. не имеет значение какой клапан (термостатический или настроечный) стоит на подающей/обратной линии подключения к источнику тепла. Резьба на термостатическом клапане универсальная М30х1,5, т.е. на неё можно установить не только стандартную термостатическую головку, но и электрический привод, стандартно используемый в системе водяной теплый пол.
7 Наша модель ИНТЕГРИРОВАННОГО КОЛЛЕКТОРА оснащена термоманометром, автоматическим воздухоотводчиком, байпасной линией и тремя клапанами для удобства заполнения и обслуживания коллектора.
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия. Фактический внешний вид изделия может отличаться от представленного изображения.
Формула расчета количества
Как рассчитать на сколько выходов нужен коллектор?
Для простоты расчёта: один контур может обслужить максимум 12 кв.м теплого пола
Количество контуров=S (площадь) разделить на 12
Nколлеткора=S/12
Более точный расчет смотрите в инструкции
ИНТЕГИРОВАННЫЙ КОЛЛЕКТОР как новое техническое решение был запатентован в 2006 году. С тех пор изделие прошло не одну модернизацию. Изделие содержит в своем составе циркуляционный насос, обеспечивающий прокачку требуемого объема теплоносителя. Может поставляться в комплекте с различными марками циркуляционных насосов в зависимости от модификации. В ЕС разрешено применение, и поэтому устанавливаются только энергоэффективные насосы.
Модель AUTO
арт.562хх или 562хх-6-AUTO – с установленным энергоэффективным адаптивным циркуляционным насосом 20/60 130 с частотным (программным) регулированием потока и/или напора (стандартная комплектация от 2 до 10 контуров теплого пола или потребителей)
ХХ – цифра от 2 до 10 соответствующая количеству контуров присоединения на коллекторе
6 – напор циркуляционного насоса (м)
Модификации изделия:
502хх-6-ЕСО-РМ или 562хх-AUTO-НК
РМ- с расходомером (индикатором) потока контуров 0-5 л/мин (визуально открытая настройка)
НК- настроечный клапан контуров под шестигранник (скрытая регулировка/настройка)
С настроечными клапанами (НК) обеспечивается значительно больший расход теплоносителя (до 26 л/мин), чем с расходомерами (максимум 5 л/мин). Чем больше поток, тем больше мощность можно передать потребителю.
С клапанами под шестигранник нет визуального отображения индикации расхода, что для непрофессионала представляет определенные трудности, а также требует предварительного расчета настройки (балансировки) системы (контуров теплого пола).
Вместе в тем, пропускная способность регулировочных (настроечных) клапанов под шестигранник в 4-5 раз больше, чем расходомеров с индикаторами потока, что обеспечивает значительно большую тепловую эффективность отопительного прибора (контура). Поэтому, профессионалы в области отопления, как правило, используют коллекторы с закрытой регулировкой с настроечными клапанами под шестигранник.
В базовой комплектации коллектор интегрированный поставляется с расходомерами (индикаторами потока). Если в документах отсутствует индикатор -РМ-, то подразумевается, что изделие поставляется в базовой комплектации, т.е. с расходомерами.
Сегодня на российском рынок поставляется обновленная специально адаптированная модель КОЛЛЕКТОР ИНТЕГРИРОВАННЫЙ, в которой реализован почти 20-летний практический опыт эксплуатации таких изделий;
1 В отличие от скандинавских аналогов используются гребенки (напорный и возвратный коллекторы) из нержавеющей стали значительно большей пропускной способности. Это, во-первых, позволяет передать значительно больше мощности, что очень важно для российского рынка, в котором строят с тепловыми потерями до 100 Вт/кв.м, в отличие, например, от Швеции, где строительные нормы сегодня приближаются к 10-15 Вт/кв.м. Второе, это позволяет подключать значительно большее количество потребителей (до 16 контуров теплого пола) или потребителей со значительно большей отопительной нагрузкой.
2 Коллекторы могут поставлять как с индикаторами потока (расходомерами), так и с настроечными клапанами под шестигранник, которые предпочитает большинство профессионалов, т.к. такие клапаны имеет пропускную способность в несколько раз больше.
3 В конструкции максимально использованы стандартные клапаны и технические решения, которые значительно упрощают обслуживание и ремонт коллектора. В отличие от скандинавского варианта, в котором используются дорогостоящие уникальные клапаны, в российском варианте достаточно перекрыть шаровые клапаны на линии подачи/возврата теплоносителя к источнику, сбросить локально давление с коллектора и за 5 минут заменить ЛЮБУЮ ДЕТАЛЬ.
4 Интегрированный коллектор на российском рынке поставляется как со стандартными насосами UPS, так и с современными энергоэффективными адаптивными насосами с частотным регулированием.
5 Для российской модели перед циркуляционным насосом установлен специальный сервисный клапан, позволяющий перекрыть циркуляционный насос при заполнении теплоносителем потребителей, а также при их сервисном обслуживании и промывке.
6 Термостатический и настроечный клапаны подключения к источнику тепла имеют большой Kvs (пропускную способность), таким образом, один интегрированный коллектор может обслужить площадь до 300 кв.м. Кроме того, клапаны универсальные, т.е. не имеет значение какой клапан (термостатический или настроечный) стоит на подающей/обратной линии подключения к источнику тепла. Резьба на термостатическом клапане универсальная М30х1,5, т.е. на неё можно установить не только стандартную термостатическую головку, но и электрический привод, стандартно используемый в системе водяной теплый пол.
7 Наша модель ИНТЕГРИРОВАННОГО КОЛЛЕКТОРА оснащена термоманометром, автоматическим воздухоотводчиком, байпасной линией и тремя клапанами для удобства заполнения и обслуживания коллектора.
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия. Фактический внешний вид изделия может отличаться от представленного изображения.
Формула расчета количества
Как рассчитать на сколько выходов нужен коллектор?
Для простоты расчёта: один контур может обслужить максимум 12 кв.м теплого пола
Количество контуров=S (площадь) разделить на 12
Nколлеткора=S/12
Более точный расчет смотрите в инструкции
| Характеристики | |
| Габариты (ДхШхВ), мм | 525х135х440 |
| Гарантия | 2 года |
| Количество выходов | 4 |
| Максимальная рабочая температура | 100 С° |
| Максимальное рабочее давление, бар | 10 бар |
| Материал | Нержавеющая сталь |
| Назначение | Для систем теплого пола и отопления |
| Резьба на входах (источник) | 1’’ ВР |
| Резьба на выходах (потребитель) | 3/4’’ евроконус |
| Тип насоса | 20/60 130 (если не указано иное UNIPUMP) |
