Электропривод (сервомотор, термопривод) с фиксатором штока
- SKU: 67023-1
- Наличие: В наличии
- On request
Материалы
Патрон (3), подвижная платформа (4),шток-колпак (12) и корпус (13) полиамид (РА)армированный стекловолокном
Накидная гайка латунь CW614N (DIN EN 12165)
Пружины (9,10)сталь нержавеющая AISI304 (DIN EN 10088)
Пружина (11) сталь конструкционная пружинная оцинкованная 66Mn4 (DIN EN 10132-4)
Размеры
Конструкция и принцип работы
Термочувствительный элемент (1) с нагревательным элементом (2), закрепленным на его конце, установлены в патрон (3) и работают по принципу температурного расширения. Подвод электропитания осуществляется с помощью контактной пластины (7) и контактного кольца (8).
Во всех термоэлектрических приводах (электроприводах) используется чувствительный элемент производства компании Vernet (Франция).
При подаче напряжения происходит нагревание термочувствительного элемента (1), который после с небольшой временной задержкой расширяется и преодолевая сопротивление рабочей пружины (11), осуществляет равномерное открытие.
При прекращении подачи напряжения термочувствительный элемент остывает и равномерно с сжимается до первоначальных размеров, а пружина (11) опускает подвижную платформу, осуществляя равномерное закрытие.
Открытое/закрытое положение на электроприводе арт.67023-1 определяется визуально по положению флажка, на электроприводе 67023-2 визуально по уровню выхода штока (колпака 12) из тела привода.
Указания по монтажу
Перед монтажом привода на клапан необходимо снять с клапана защитный колпачок или маховик ручной регулировки. Монтаж производить вручную при выключенном приводе. Установите привод на открытый шток клапана и прижмите его к клапану надавив на шток клапана, затем закрутите накидную гайку привода на клапан вручную без использования дополнительных инструментов, в противном случае можно повредить клапан или привод.
Допускается устанавливать привод в вертикальном (привод расположен над клапаном) или горизонтальном положении. Установка в перевернутом положении в исключительных случаях допускается, но не рекомендуется, т.к. может снизить срок службы изделия или привести к короткому замыканию при попадании конденсата по штоку клапана внутрь привода.
Патрон (3), подвижная платформа (4),шток-колпак (12) и корпус (13) полиамид (РА)армированный стекловолокном
Накидная гайка латунь CW614N (DIN EN 12165)
Пружины (9,10)сталь нержавеющая AISI304 (DIN EN 10088)
Пружина (11) сталь конструкционная пружинная оцинкованная 66Mn4 (DIN EN 10132-4)
Размеры
Конструкция и принцип работы
Термочувствительный элемент (1) с нагревательным элементом (2), закрепленным на его конце, установлены в патрон (3) и работают по принципу температурного расширения. Подвод электропитания осуществляется с помощью контактной пластины (7) и контактного кольца (8).
Во всех термоэлектрических приводах (электроприводах) используется чувствительный элемент производства компании Vernet (Франция).
Все электроприводы АВС-ELEMENTS являются нормально закрытыми (NC), т.е. при отсутствии (пропаже) электропитания они, под действием рабочей пружины (11), закрываются.
При подаче напряжения происходит нагревание термочувствительного элемента (1), который после с небольшой временной задержкой расширяется и преодолевая сопротивление рабочей пружины (11), осуществляет равномерное открытие.
При прекращении подачи напряжения термочувствительный элемент остывает и равномерно с сжимается до первоначальных размеров, а пружина (11) опускает подвижную платформу, осуществляя равномерное закрытие.
Открытое/закрытое положение на электроприводе арт.67023-1 определяется визуально по положению флажка, на электроприводе 67023-2 визуально по уровню выхода штока (колпака 12) из тела привода.

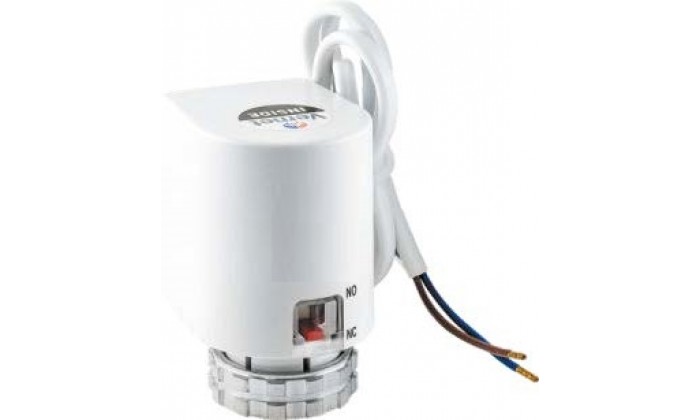

Электропривод арт.67023-1
| Контроль работы привода арт.67023-1 осуществляется с помощью окошка в корпусе, через которое можно наблюдать, как при подаче напряжения подвижная платформа поднимается вверх. |  |
Электропривод арт.67023-2
 | Термоэлектрический (электрически) привод 67023-2 поставляется с пластиковой фиксирующей клипсой, которая служит для удобства монтажа привода на клапан и для принудительного поддержания электропривода в полуоткрытом состоянии. После монтажа привода на клапан и перед подачей напряжения фиксирующую клипсу необходимо выдернуть и лучше сохранить для сервисных работ в будущем. |
 | Для принудительного удержания привода 67023-2 в неполностью закрытом положении вставьте фиксирующую клипсу обратно в паз колпака.Иногда клипса остается на приводе постоянно и служит специально, чтобы не полностью закрылся какой-либо контур. Это используется для контуров в санузлах, или для контура, назначенного в качестве байпаса системы. |
 | Для принудительного удержания привода 67023-2 в неполностью закрытом положении вставьте фиксирующую клипсу обратно в паз колпака.Иногда клипса остается на приводе постоянно и служит специально, чтобы не полностью закрылся какой-либо контур. Это используется для контуров в санузлах, или для контура, назначенного в качестве байпаса системы. |
Указания по монтажу
Перед монтажом привода на клапан необходимо снять с клапана защитный колпачок или маховик ручной регулировки. Монтаж производить вручную при выключенном приводе. Установите привод на открытый шток клапана и прижмите его к клапану надавив на шток клапана, затем закрутите накидную гайку привода на клапан вручную без использования дополнительных инструментов, в противном случае можно повредить клапан или привод.
Допускается устанавливать привод в вертикальном (привод расположен над клапаном) или горизонтальном положении. Установка в перевернутом положении в исключительных случаях допускается, но не рекомендуется, т.к. может снизить срок службы изделия или привести к короткому замыканию при попадании конденсата по штоку клапана внутрь привода.
Электрические (термоэлектрические) приводы предназначены для подключения к стационарной проводке в закрытых и сухих помещениях. Электрическое подключение должно производиться только квалифицированным персоналом по приведенной электрической схеме. Рекомендуется заземление электрической цепи. Присоединительный кабель не должен касаться греющих труб, так как это ускоряет его износ.
| Характеристики | |
| Время полного открытия, мин | 3-4 |
| Длина кабеля, м | 0,6 |
| Класс безопасности, IЕС60730 | II |
| Класс защиты | IP44 |
| Максимальный пусковой ток, мА | 150 |
| Материал корпуса | ABS невоспламеняющийся пластик |
| Напряжение питания, В/Гц | 1х230/50±15% |
| Потребляемая мощность, Вт | 3 |
| Присоединительная резьба | М30х1,5 (ГОСТ 8724) |
| Рабочий ход штока, мм | 4 |
| Развиваемое усилие, Н | 90-125 |
| Размеры, мм | 41х51х65 |
| Температура окружающей среды, °C | -5…+60 |
| Температура рабочей среды, °C | до +100 |
| Тип привода, NC | нормально-закрытый (NC) |
