Комплект для подключения нагревателя МЕ к внешнему источнику
- SKU: 54126-202020
- Наличие: В наличии
- On request

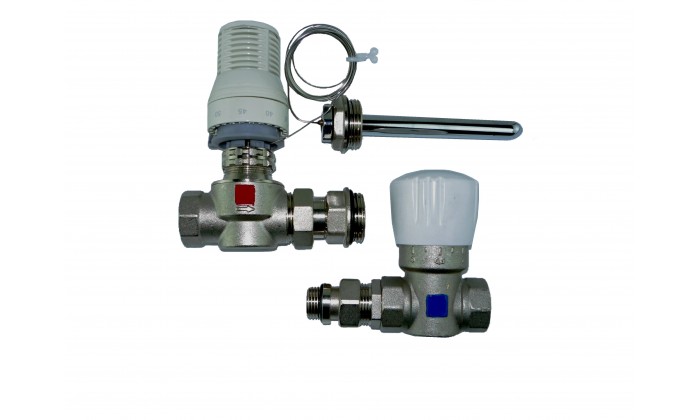

Комплект подключения узла к внешнему источнику состоит из термостатического клапана, настроечного клапана и термостатической головки с выносным капиллярным датчиком температуры.
Нагреватель МЕ-2000 и МЕ-3500 можно подключить к внешнему источнику теплоснабжения и назначить приоритет источников, при котором встроенный нагревательный элемент является основным или резервным источником (осуществляет догрев).
Термостатический клапан устанавливается на верхней балке узла и подключается к трубопроводу подачи теплоносителя от внешнего источника. Термостатический клапан является средством контроля и управления температурой теплоносителя, подаваемого непосредственно отопительному прибору (DN20, Kvs=3,8).
На клапан устанавливается термостатическая головка с капиллярным выносным датчиком температуры. Датчик температуры крепится хомутами на корпус подающей балки в зоне, близкой к фитингу присоединения циркуляционного насоса, измеряя, таким образом, результат смешения теплоносителя, вернувшегося из отопительной панели с теплоносителем, подающимся от внешнего источника тепла.
На клапан может быть установлен электропривод, работающий от термостата или контроллера теплоснабжения.
Настроечный клапан устанавливается на обратной балке узла в линии возврата теплоносителя к источнику тепла (DN15, Kvs=5,2; DN20, Kvs=10,1).
Уменьшая/увеличивая расход теплоносителя через настроечный клапан, соответственно, уменьшается /увеличивается подача в узел через термостатический клапан нагретого источником теплоносителя для его подмешивания к вернувшемуся от нагревательного прибора остывшему теплоносителю.
Настройка клапана осуществляется, как правило, один раз - при установке и первом запуске системы.
Возможно, потребуется более точная установка положения клапана через несколько дней работы узла.
Если на термостатической головке поставить температуру на 3-5оС ниже, чем на БУМ узла МЕ, то основную отопительную нагрузку будет нести встроенный нагреватель, а внешний нагреватель будет дополняющим (догревающим) источником. Поскольку термостатический клапан откроется только тогда, когда мощности встроенного нагревателя не будет хватать для достижения заданной температуры, и она опустится ниже значения, установленного на термостатической головке.
Если на термостатической головке поставить температуру на 5-10оС выше, чем на БУМ узла МЕ, то основным будет внешний источник, а встроенный нагреватель будет подключаться только при недостаточной мощности внешнего источника, либо использоваться в межсезонье, когда внешний источник отопления отключен. Но, при этом, встроенный в узел ТЭН будет частично нагревать и транзитный теплоноситель, циркулирующий между внешним источником и узлом.
В идеале, разница температуры, установленная на термостатической головке, должна равняться расчётной потери температуры в отопительной панели. Т.е., если расчётная потеря температуры в теплом полу составляет 5оС, а на БУМ установлена заданная температура 28оС, то на термостатической головке следует установить температуру 33оС.
Следует понимать, что при любом выборе приоритета к внешнему источнику будет возвращаться нагретый теплоноситель. Таким образом, потери тепла в магистральных трубопроводах напрямую будут зависеть от качества тепловой изоляции прямого и обратного трубопроводов между внешним источником тепла и узлом МЕ. Чем меньше будут эти потери, тем будет выше эффективность работы встроенного в узел электрического нагревателя.
Вне зависимости от выбранного приоритета, в начале отопительного сезона, следует принудительно запустить (перезапустить) систему от внешнего источника:
1. Переведите термостатическую головку в максимальное положение
2. На БУМ нажать кнопку управления до положения OFF (отключить узел), и через 2-3 секунды нажать до положения On (включить узел). Либо включить узел (положения On), если он был отключен в межсезонье.
3. Пока проходит тест системы (отображается на табло 90 циклов примерно 3 минуты), термостатическая головка откроется, задействовав возможности внешнего источника.
4. После окончания теста убедитесь, что на табло БУМ горит заданное расчётное значение температуры. Либо установите новое значение.
5. Установите на термостатической головке значение, соответственно выбранному приоритету источников и температуре, заданной на БУМ.
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия.
Фактический внешний вид изделия может отличаться от представленного изображения
Нагреватель МЕ-2000 и МЕ-3500 можно подключить к внешнему источнику теплоснабжения и назначить приоритет источников, при котором встроенный нагревательный элемент является основным или резервным источником (осуществляет догрев).
Термостатический клапан устанавливается на верхней балке узла и подключается к трубопроводу подачи теплоносителя от внешнего источника. Термостатический клапан является средством контроля и управления температурой теплоносителя, подаваемого непосредственно отопительному прибору (DN20, Kvs=3,8).
На клапан устанавливается термостатическая головка с капиллярным выносным датчиком температуры. Датчик температуры крепится хомутами на корпус подающей балки в зоне, близкой к фитингу присоединения циркуляционного насоса, измеряя, таким образом, результат смешения теплоносителя, вернувшегося из отопительной панели с теплоносителем, подающимся от внешнего источника тепла.
На клапан может быть установлен электропривод, работающий от термостата или контроллера теплоснабжения.
Настроечный клапан устанавливается на обратной балке узла в линии возврата теплоносителя к источнику тепла (DN15, Kvs=5,2; DN20, Kvs=10,1).
Уменьшая/увеличивая расход теплоносителя через настроечный клапан, соответственно, уменьшается /увеличивается подача в узел через термостатический клапан нагретого источником теплоносителя для его подмешивания к вернувшемуся от нагревательного прибора остывшему теплоносителю.
Настройка клапана осуществляется, как правило, один раз - при установке и первом запуске системы.
Возможно, потребуется более точная установка положения клапана через несколько дней работы узла.
Выбор приоритета нагревателей:
Если на термостатической головке поставить температуру на 3-5оС ниже, чем на БУМ узла МЕ, то основную отопительную нагрузку будет нести встроенный нагреватель, а внешний нагреватель будет дополняющим (догревающим) источником. Поскольку термостатический клапан откроется только тогда, когда мощности встроенного нагревателя не будет хватать для достижения заданной температуры, и она опустится ниже значения, установленного на термостатической головке.
Если на термостатической головке поставить температуру на 5-10оС выше, чем на БУМ узла МЕ, то основным будет внешний источник, а встроенный нагреватель будет подключаться только при недостаточной мощности внешнего источника, либо использоваться в межсезонье, когда внешний источник отопления отключен. Но, при этом, встроенный в узел ТЭН будет частично нагревать и транзитный теплоноситель, циркулирующий между внешним источником и узлом.
В идеале, разница температуры, установленная на термостатической головке, должна равняться расчётной потери температуры в отопительной панели. Т.е., если расчётная потеря температуры в теплом полу составляет 5оС, а на БУМ установлена заданная температура 28оС, то на термостатической головке следует установить температуру 33оС.
Следует понимать, что при любом выборе приоритета к внешнему источнику будет возвращаться нагретый теплоноситель. Таким образом, потери тепла в магистральных трубопроводах напрямую будут зависеть от качества тепловой изоляции прямого и обратного трубопроводов между внешним источником тепла и узлом МЕ. Чем меньше будут эти потери, тем будет выше эффективность работы встроенного в узел электрического нагревателя.
Вне зависимости от выбранного приоритета, в начале отопительного сезона, следует принудительно запустить (перезапустить) систему от внешнего источника:
1. Переведите термостатическую головку в максимальное положение
2. На БУМ нажать кнопку управления до положения OFF (отключить узел), и через 2-3 секунды нажать до положения On (включить узел). Либо включить узел (положения On), если он был отключен в межсезонье.
3. Пока проходит тест системы (отображается на табло 90 циклов примерно 3 минуты), термостатическая головка откроется, задействовав возможности внешнего источника.
4. После окончания теста убедитесь, что на табло БУМ горит заданное расчётное значение температуры. Либо установите новое значение.
5. Установите на термостатической головке значение, соответственно выбранному приоритету источников и температуре, заданной на БУМ.
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия.
Фактический внешний вид изделия может отличаться от представленного изображения
