Фитинги компрессионные для труб из термопластов

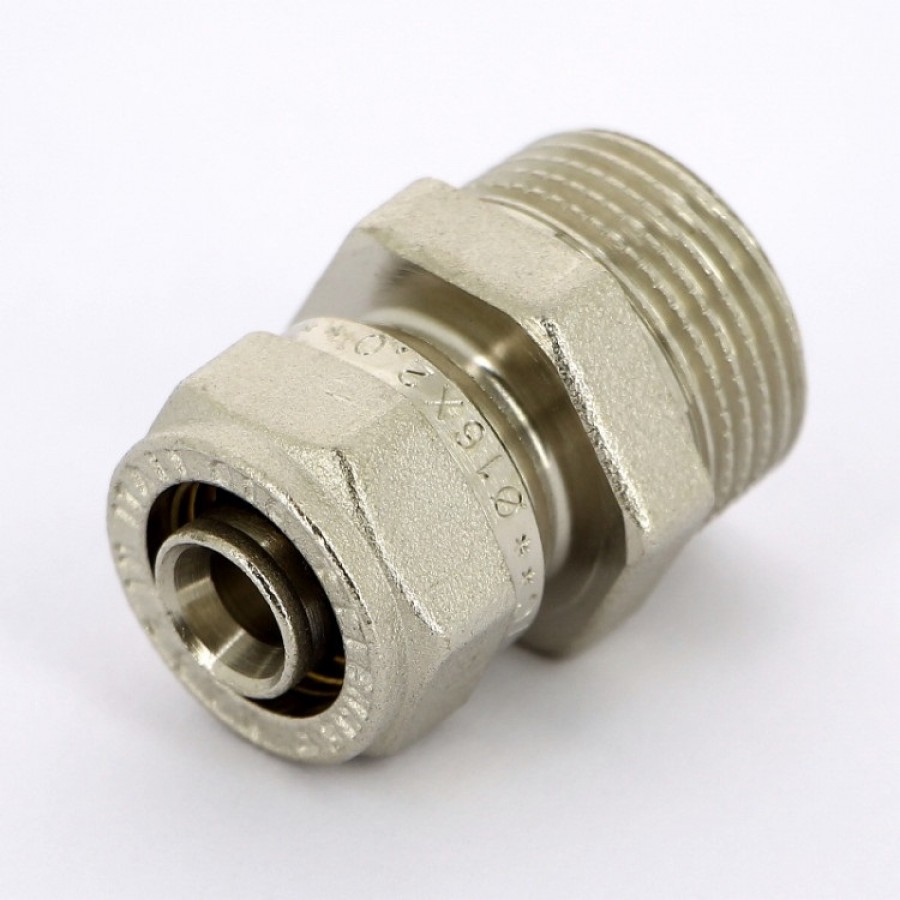

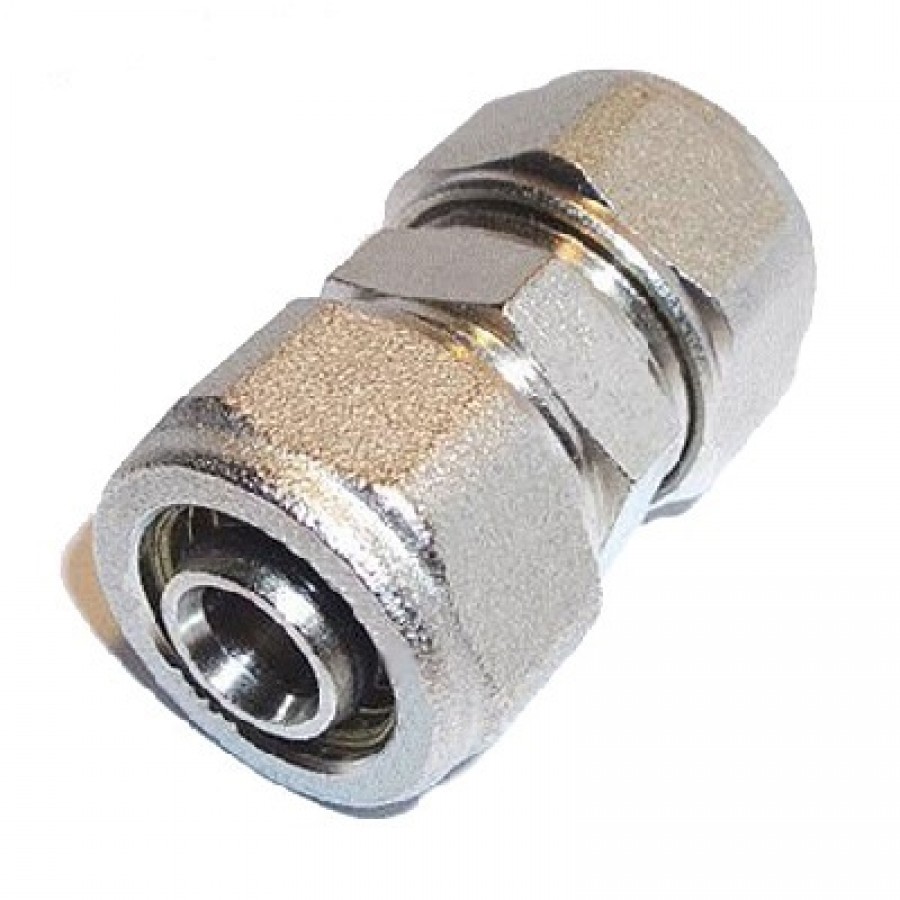

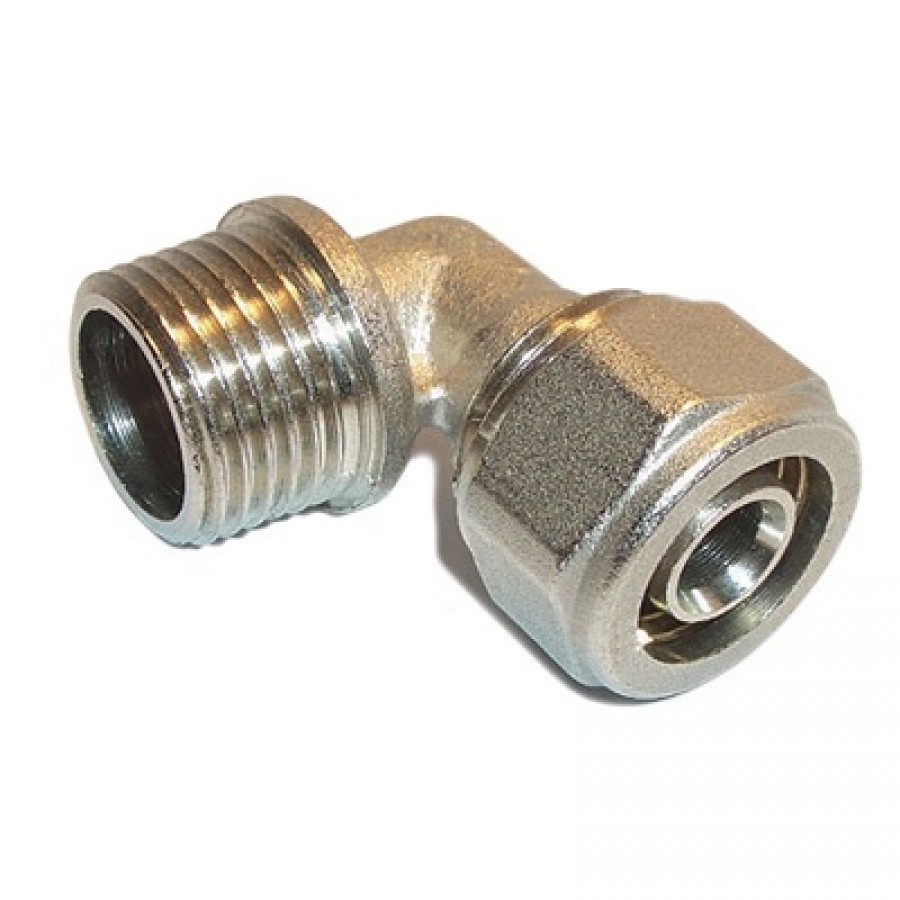

Цанговое (компрессионное) соединение, состоит из непосредственно тела фитинга с опорной изнутри трубы втулкой, разрезным обжимным кольцом и обжимной гайки.

Монтаж системы с помощью цанговых фитингов является наиболее простым.  Для его выполнения требуется минимальный набор инструментов: ножницы и два гаечных ключа. Однако, при качественном выполнении монтажа, позволяет получать прочное и герметичное соединение.

Цанговые фитинги изготовлены из никелированной латуни марки CW617N по EN12165, что соответствует марке ЛС59-1 по ГОСТ 15527-70, и обладают высокими антикоррозионными свойствами. Фитинги производятся методом горячей штамповки из прутковых заготовок, что обеспечивает высокую долговечность и прочность.

Цанговое соединение является разъемным, и, согласно российских строительных норм, не допускается его замоноличивание, такое соединение требует периодического осмотра и контроля. Вместе с тем, следует отметить, что подобные требования появились после массового применения компрессионных (цанговых) фитингов с металлопластиковыми трубами. На трубах РЕХ и PERT цанговые фитинги стоят надежно, соединение герметично и не требует периодического контроля и/или подтягивания.

На труба надевается обжимная гайка и разрезное кольцо. Труба внутренней стенкой насаживается на выступающую из тела фитинга втулку.

При накручивании обжимной гайки на резьбу, гайка сдавливает разрезное кольцо, которое, сужаясь, давит на внешние стенки трубы, это давление передается внутренним стенкам трубы, которые начинают давить на стенки опорной втулки фитинга, находящейся внутри трубы. Таким образом, обжимая по резьбе гайку, происходит двустороннее (снаружи и изнутри) сдавливание стенки трубы, внутри труба плотно вдавливается в тело втулки фитинга, а снаружи разрезное кольцо вдавливается в трубу, надежно удерживая её на теле фитинга.

Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного  изменения назначения и условий применения изделия.

Фактический внешний вид изделия может отличаться от представленного изображения
